题图（a）所示电路中，时钟脉冲、复位信号及数模输入信号如图（b）所示，经分析可知，在第一个和第二个时钟脉冲的下降沿过后，输出Q先后等于（ ）。
图（a）

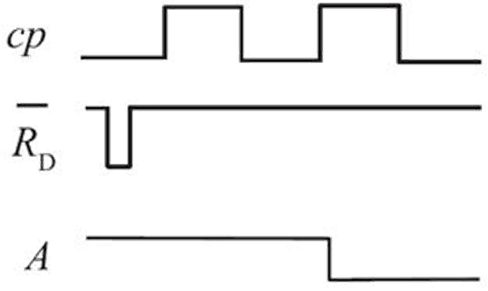

图（b）

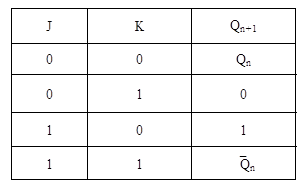

附：触发器的逻辑状态表为：
A.正确答案A0 0
B.0 1
C.1 0
D.1 1
图（a）
题图（a）所示电路中，时钟脉冲、复位信号及数模输入信号如图（b）所示，经分析可知，在第一个和第二个时钟脉冲的下降沿过后，输出Q先后等于（ ）。
图（a）
图（b）
附：触发器的逻辑状态表为：
A.正确答案A0 0
B.0 1
C.1 0
D.1 1
