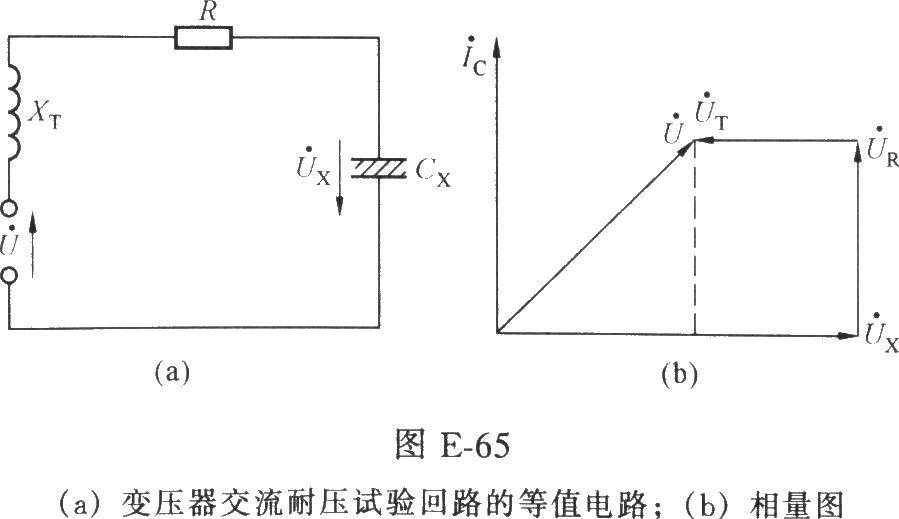

对电力变压器等大容量设备进行交流耐压，由于是容性负载，电容电流在试验变压器漏抗上产生压降，引起电压升高。随着试验变压器漏抗和试品电容的增大，电压升高也越大。这种现象称容升现象。 已知：CX一被试变压器的等值电容；XT一试验变压器的漏抗；R一试验回路的等值电阻；U一外加试验电压；UX一被试变压器上电压；UR一回路电阻电压降；UT一漏抗电压降。画出变压器交流耐压试验回路的等值电路及相量图。
